商品MV

MiniSAS ケーブル

カテゴリ
各種ケーブル
業界
交通 公共 医療 商業 教育 製造
メーカー
Cybernetech

外部 MiniSAS QSFP+ ケーブル

製品名型番長さ

SFF-8088

QSFP+

MiniSAS-QSFPP-0.5M0.5m
MiniSAS-QSFPP-1M1m
MiniSAS-QSFPP-2M2m
MiniSAS-QSFPP-3M3m
MiniSAS-QSFPP-4M4m
MiniSAS-QSFPP-5M5m

外部 MiniSASケーブル

製品名型番長さ

HostベースSFF-8088 26-CKT External Universal Key

TargetベースSFF-8088
26-CKT External Universal Key

MiniSAS-8888-U0.5M0.5m
MiniSAS-8888-U1M1m
MiniSAS-8888-U1.5M1.5m
MiniSAS-8888-U2M2m
MiniSAS-8888-U3M3m
MiniSAS-8888-U4M4m
MiniSAS-8888-U5M5m
MiniSAS-8888-U7M7m
MiniSAS-8888-U8M8m

使用例

ケーブル画像

製品名型番長さ

HostベースSFF-8088
26-CKT External Universal Key

２股型TargetベースSFF-8088
26-CKT External Universal Key

MiniSAS-88-(2)88-1M1m
MiniSAS-88-(2)88-2M2m

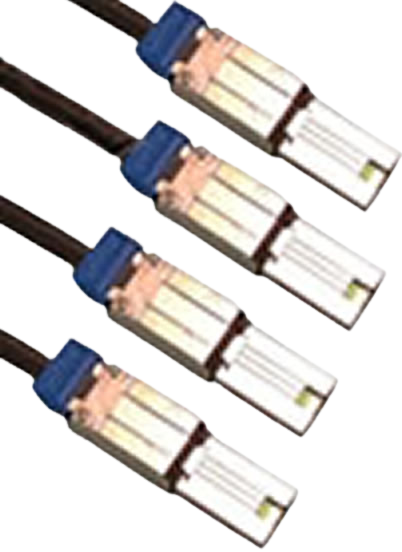

製品名型番長さ

HostベースSFF-8088
26-CKT External Universal Key

４股型TargetベースSFF-8088
26-CKT External Universal Key

MiniSAS-88-(4)88-1M1m
MiniSAS-88-(4)88-2M2m
製品名型番長さ

HostベースExternal
4X SFF-8470（ネジ式）

４股型TargetベースSFF-8088
26-CKT External Universal Key

MiniSAS-70-(4)88-0.5M0.5m
MiniSAS-70-(4)88-1M1m
MiniSAS-70-(4)88-2M2m
MiniSAS-70-(4)88-3M3m
MiniSAS-70-(4)88-4M4m
MiniSAS-70-(4)88-5M5m
製品名型番長さ

Host(or Target)ベースSFF-8088 26-CKT
External Universal Key

Target(or Host)ベースSFF-8470
4X External（ネジ式）

MiniSAS-8870-U0.5M0.5m
MiniSAS-8870-U1M1m
MiniSAS-8870-U2M2m
MiniSAS-8870-U3M3m
MiniSAS-8870-U5M5m
MiniSAS-8870-U6M6m

使用例

ケーブル画像

製品名型番長さ

Host(or Target)ベースSFF-8088 26-CKT
External Universal Key

Target(or Host)ベースSFF-8087
36-CKT Internal
（サイドバンド無し）

MiniSAS-8873-U0.5M0.5m
MiniSAS-8873-U1M1m
MiniSAS-8873-U2M2m
MiniSAS-8873-U3M3m
製品名型番長さ

Host(or Target)ベースSFF-8087 36-CKT Internal
（サイドバンド無し）

Target(or Host)ベースSFF-8470
4X External（ネジ式）

MiniSAS-7370-0.5M0.5m
MiniSAS-7370-1M1m
MiniSAS-7370-2M2m
MiniSAS-7370-3M3m

外部MiniSAS 26-CKT及び内部4i-MultiLane ケーブル

製品名型番長さ

HostベースSFF-8088 26-CKT
External Universal Key

TargetベースSFF-8484
4i Internal MultiLane

MiniSAS-8884-U0.5M0.5m
MiniSAS-8884-U1M1m
MiniSAS-8884-U2M2m
MiniSAS-8884-U3M3m

Note：HostとTargetを反対にして使用出来ません。

製品名型番長さ

HostベースSFF-8484 4i Internal MultiLane

TargetベースSFF-8088
26-CKT External Universal Key

MiniSAS-8488-U0.5M0.5m
MiniSAS-8488-U1M1m
MiniSAS-8488-U2M2m
MiniSAS-8488-U3M3m

Note：HostとTargetを反対にして使用出来ません。

外部MiniSAS 26-CKT及び内部 7pin Fanout ケーブル

製品名型番長さ

HostベースSFF-8088 26-CKT
External Universal Key

Targetベース 4 x SATA 7pin
丸型シールドケーブル・コネクタ

MiniSAS-887P-UR0.5M0.5m
MiniSAS-887P-UR1M1m
MiniSAS-887P-UR2M2m
MiniSAS-887P-UR3M3m

Note：HostとTargetを反対にして使用出来ません。

製品名型番長さ

Hostベース 4 x SATA 7pin
丸型シールドケーブル・コネクタ

TargetベースSFF-8088
26-CKT External Universal Key

MiniSAS-7P88-UR0.5M0.5m
MiniSAS-7P88-UR1M1m
MiniSAS-7P88-UR2M2m
MiniSAS-7P88-UR3M3m

Note：HostとTargetを反対にして使用出来ません。

製品名型番長さ

HostベースSFF-8088 26-CKT
External Universal Key

4 x Targetベース SFF-8482 29ピン
ドライブコネクタ
（電源ケーブル付）

MiniSAS-8882-0.5M0.5m
MiniSAS-8882-1M1m
MiniSAS-8882-2M2m
MiniSAS-8882-3M3m
ケーブル図面

外部MiniSAS 26-CKT及び内部 7pin eSATA ケーブル

製品名型番長さ

HostベースSFF-8088 26-CKT
External Universal Key

Targetベース 4 x eSATA 7pin
丸型シールドケーブル
& コネクタ

MiniSAS-887P-E0.5M0.5m
MiniSAS-887P-E1M
（最低発注数5本～）		1m
MiniSAS-887P-E2M2m
MiniSAS-887P-E3M3m

MiniSAS 26-CKT SFF-8088用ループバックアダプタ

製品名型番長さ

ループバック Rx & Tx ライン

MiniSAS-88LB–
製品図面

内部MiniSAS ケーブル

製品名型番長さ

Hostベース SFF-8087 36-CKT Internal
（サイドバンド付き）

Targetベース SFF-8087
36-CKT Internal
（サイドバンド付き）

MiniSAS-7373-HT0.5M0.5m
MiniSAS-7373-HT1M1m
MiniSAS-7373-HT2M2m
MiniSAS-7373-HT3M3m

使用例、ケーブル写真

製品名型番長さ

Hostベース SFF-8087 36-CKT Internal
（サイドバンド付き）

Host側に接続
Targetベース SFF-8087
36-CKT Internal
（サイドバンド付き）

MiniSAS-7373-HH0.5M0.5m
MiniSAS-7373-HH1M1m
MiniSAS-7373-HH2M2m
MiniSAS-7373-HH3M3m

Note：冗長制御システムで使用。

内部MiniSAS 36-CKT及び4i MultiLaneケーブル（サイドバンド付き）

製品名型番長さ

Hostベース SFF-8087 36-CKT Internal
（サイドバンド付き）

Targetベース SFF-8484
4i 32pin MultiLane
（サイドバンド付き）

MiniSAS-7384-0.5M0.5m
MiniSAS-7384-1M1m

使用例、ケーブル写真

製品名型番長さ

Hostベース SFF-8484
4i 32pin MultiLane（ サイドバンド付き）

Targetベース SFF-8087
36-CKT Internal
（サイドバンド付き）

MiniSAS-8473-0.5M0.5m
MiniSAS-8473-1M1m
製品名型番長さ

Hostベース SFF-8087 36-CKT Internal
（サイドバンド付き）

Targetベース SFF-8484 4i 32pin 直角
MultiLane（サイドバンド付き）

MiniSAS-7384RA-0.5M0.5m
MiniSAS-7384RA-1M1m
製品名型番長さ

Hostベース SFF-8484 4i 32pin 直角MultiLane
（サイドバンド付き）

Targetベース SFF-8087
36-CKT Internal
（サイドバンド付き）

MiniSAS-84RA73-0.5M0.5m
MiniSAS-84RA73-1M1m

内部MiniSAS 36-CKT⇒ 4 x 7pin SATA ケーブル（サイドバンド無し）

製品名型番長さ

Hostベース SFF-8087 36-CKT Internal
（サイドバンド無し）

Targetベース 4 x 7pin SATA

MiniSAS-737P-0.5M
（最低発注数5本～）		0.5m
MiniSAS-737P-1M1m

使用例、ケーブル写真

製品名型番長さ

Hostベース SFF-8087 36-CKT Internal

Targetベース 4 x 7pin SATA
（ラッチ付き）

MiniSAS-737P(L)-0.5M
（ラッチ付き）		0.5m
製品名型番長さ

Hostベース 4 x 7pin SATA

Targetベース SFF-8087
36-CKT Internal（サイドバンド無し）

MiniSAS-7P73-0.5M0.5m
MiniSAS-7P73-1M1m

内部MiniSAS 36-CKT⇒ 4 x 29pin ドライブコネクタ（電源コネクタ付き）

製品名型番長さ

Hostベース SFF-8087 36-CKT Internal

Targetベース SFF-8482 4 x 29pin
ドライブコネクタ
（電源コネクタ付き）

MiniSAS-7382-0.5M0.5m
MiniSAS-7382-1M1m
