PoE延長で設置場所を選ばない

PoE 給電、受電アダプタ

当社PoE給電アダプタは、ネットワークカメラやアクセスポイント等に電源の供給を可能にするPoE（Power Over Ethernet IEEE802.3af）技術を用いたアダプタです。電源コンセントの無い場所にLANケーブル を介してネットワーク機器へ電力を供給することができます。

カテゴリ
セキュリティソリューション
業界
交通 公共 医療 商業 小売 教育 研究 製造
メーカー
Techno Broad
特長

PoE（Power over Ethernet）アダプタは、ネットワーク機器への電力供給をLANケーブル経由で行うためのデバイスです。
通常、ネットワークカメラやWi-Fiアクセスポイントの設置には「データ用のLANケーブル」と「駆動用の電源コンセント」の両方が必要ですが、PoEアダプタを使用することで、コンセントのない天井や屋外、壁際でもLANケーブル1本で機器を動作させることができます。

・給電アダプタ：通常のハブと機器の間に接続し、LANケーブルに電力を「乗せる」役割をします。
・受電アダプタ（スプリッター）：PoE対応ケーブルから「データ」と「電力」を分離し、PoE非対応の機器でもPoE環境で利用可能にします。

製品種類

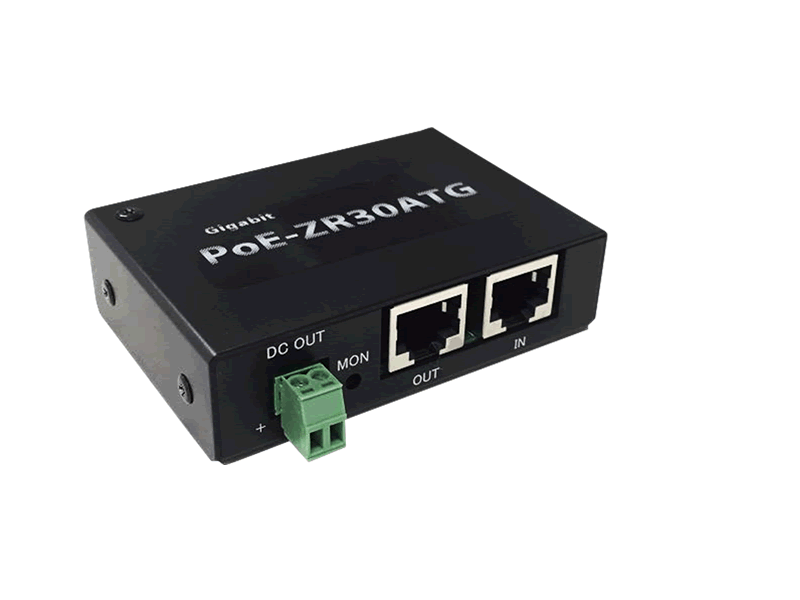

産業用PoE受電アダプタ(小型・軽量スプリッタ)
PoEスプリッタ（1ポート）

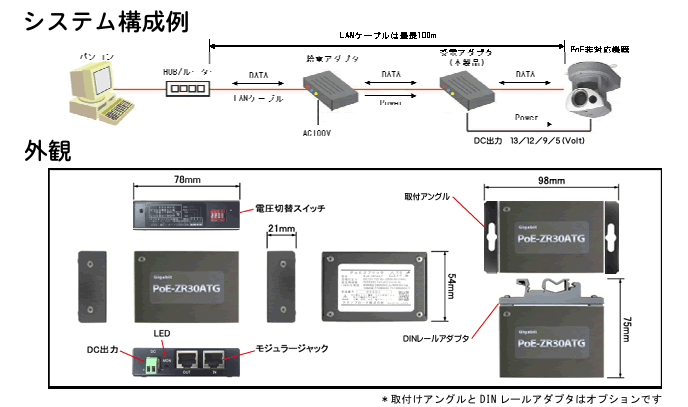

IEEE802.3afおよびIEEE802.3at規格に準拠し、ギガビットに対応したPoE(Power Over Ethernet)受電アダプタ（PoEスプリッタ）です。
給電アダプタと共に用いて、PoE非対応のネットワーク機器に電力を供給することができます。 電源を確保するのが困難な場所でも、ネットワーク機器を設置できます。（ネットワークカメラなど）
産業用PoEスプリッタとして数多く選ばれています。

特長

  • ・LANケーブルを介して、PoE非対応ネットワーク機器(ネットワークカメラ等)に最大30Wの電力を供給します。
  • ・外部出力電圧は、13V、12V、9V、5Vです。出力はDIPスイッチで簡単に設定できます。
  • ・ギガビットに対応した高速通信が可能です。
  • ・DC出口コネクタは取り外し可能なネジ止め式のため、設置工事が容易となります。
  • ・小型・軽量で利用機器への組み込みも容易です。
  • ・筐体が鉄製で放熱効果が大きくファンを必要としません。

型番：PoE-ZR30ATG
　　　DATA INポート：RJ45（給電アダプタとの接続）
　　　DATA OUTポート：RJ45（10BASE-T/100BASE-TX/1000BASE-T　ネットワーク機器との接続）
　　　伝送速度：10/100/1000Mbps全／半二重（接続するネットワーク機器に依存する）
　　　適合ケーブル：LANケーブル　（４対８芯ＬＡＮケーブル）UTP/STP　カテゴリ5e/6以上
　　　オートネゴシエーション機能：接続するネットワーク機器に依存するPoEに非対応のネットワーク機器に最大30Wの電力を供給します。

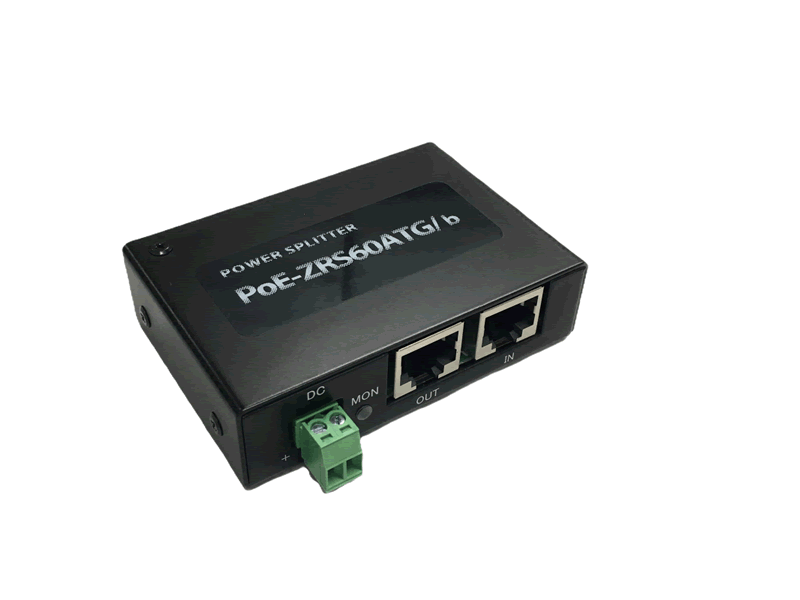

PoE給電＋外部機器給電アダプタ(1ポート)

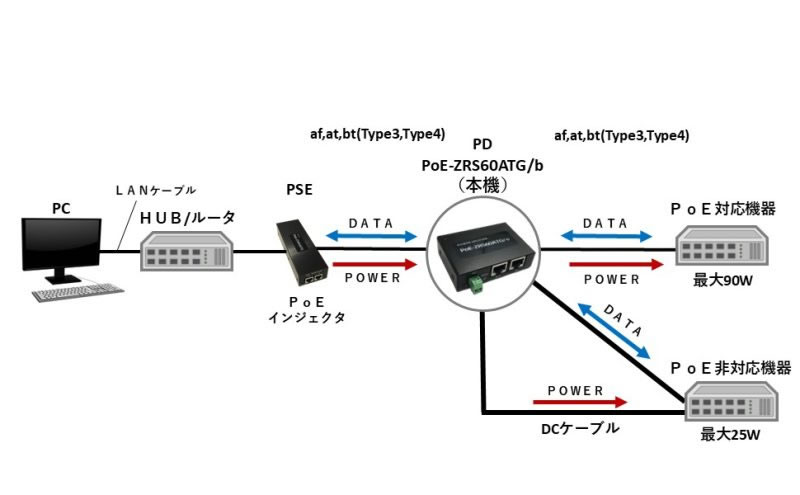

PoE（Power Over Ethernet）技術を用いたIEEE802.3bt規格に準拠した受電および給電機能を各１ポート装備した装置です。
PoE 受電機器に、LAN ケーブルにより電源を供給することができ、電源コンセントの無い場所、又は、遠い場所においても、ネットワーク機器を容易に動作させることが可能です。

「本装置の最大の特長は、最新のPoE規格であるIEEE802.3btに対応し、最大90Wの受電が可能な点です。これにより、高出力のPoE給電を安定して供給でき、多様なネットワーク機器を効率的にサポートします。さらに、PoEクラスを受電側と給電側で独立して設定できるため、接続機器に最適な電力を供給することが可能です。」
また、PoE 受電機器以外の電源として出力を行う事が可能であり、新たに、電源設置工事を必要としないのでコスト削減効果が期待できます。

特長

・PoE給電機器(bt規格)に対応したLANポートを1ポート装備します。
・ネットワークカメラ等のPoE受電機器(bt規格)に対応したLANポートを1ポート装備します。
・PoEカメラが既設の非PoEスイッチングハブで利用可能となり、機器購入費の削減となります。
・LANケーブルを通じてPoE非対応のネットワーク機器等にDC電源（9,12,13V）にて電力を供給します。
・対応ネットワーク機器から非PoEスイッチングハブまたはルーター間に介在する給電装置とPoE-ZRシリーズ受電アダプタで使用するLANケーブルの長さは合
　計、最大100ｍまで対応可能です。
・PoE対応カメラとファン、ヒータ等の周辺機器に電源工事を行わず1本のLANケーブルで接続したい場合に用いられています。
・PoE非対応カメラおよび周辺機器へのDC電源電圧供給、DC電源出力にスイッチングハブを接続して最大200mのLANケーブルの延長が可能です。
・その他のセキュリティ機器に接続しての使用が可能です。
・遠隔操作による電源ON/OFFで利用できます。

型番：PoE-ZRS60ATG/b
　　　給電ポート：RJ45（10BASE-T/100BASE-TX/1000BASE-T）給電アダプタへの接続専用 ＊IEEE802.3af/at/bt規格
　　　カメラポート：RJ45（10BASE-T/100BASE-TX/1000BASE-T）PoE受電機器への接続専用 ＊IEEE802.3af/at/bt 規格に準拠
　　　伝送速度：10/100/1000Mbps 全／半二重（接続するネットワーク機器に依存する）
　　　スルー接続：本機に接続するスプリッタ等の受電機器とインジェクター等の給電機器のLANデータはLANトランスを介して電気信号的にスルー接続となり
　　　　　　　　　ます。
　　　接続ネゴシエーション：本装置は単独で給電機器に接続する事でスプリッタとして動作します。
　　　　　　　　　　　　　　PoEカメラ等のPoE受電機器とは独立してPoEの接続ネゴシエーションを行い接続します。
　　　適合ケーブル：LANケーブル（4対8芯LANケーブル）UTP/STPカテゴリ5相当以上
　　　イーサネットのオートネゴシエーション機能：接続するネットワーク機器に依存する。
　　　最大供給電力：給電機能により、PoEに対応したネットワーク機器と外部電源に合計、最大72W（ケーブル損失を含む）の電力を供給します。
　　　　　　　　　　受電電力は受電機器（PoEカメラ等）の受電電力規格により決定されます。
　　　接続状況表示：LED表示により、給電機器及び、カメラ等の受電機器の接続状況の表示が可能です。

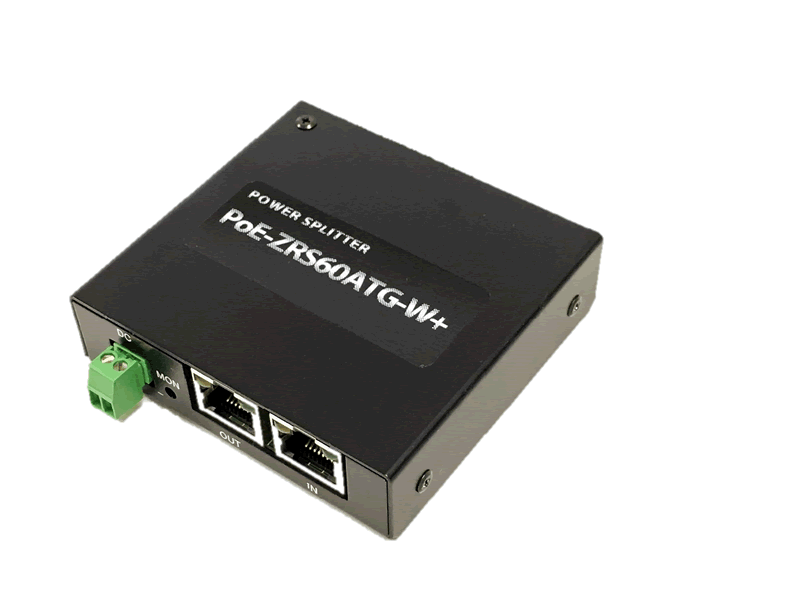

PoE給電＋外部機器給電アダプタ(1ポート)（接点出力付き）

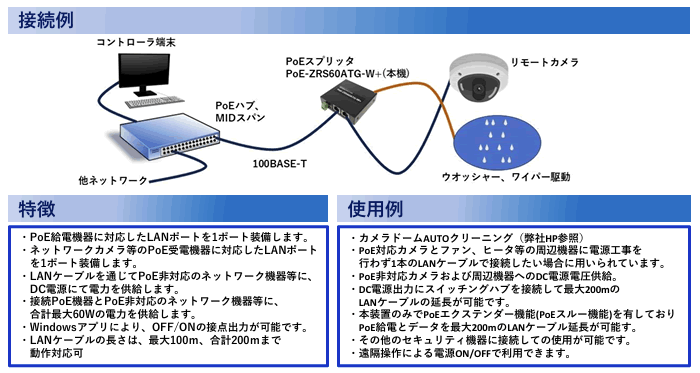

PoE-ZRS60ATG-W+はIEEE802.3af/at規格に準拠したPoE受電機能、給電機能および外部機器への電源供給機能を持った産業用PoEスプリッタです。
10BASE-T/100BASE-TX/100BASE-Tに対応した受電LANポートと給電LANポートを各1ポートずつ搭載し、さらにPoE対応ネットワークカメラ等の周辺機器にも電源を供給する事ができます。
従来のPoE対応ネットワークカメラ、又はPoE受電装置の組み合わせのみでは実現できなかった、周辺機器への電源供給とカメラへの給電を独立することが可能になり周辺機器の電源電圧とネットワークカメラの電源電圧に関係なくシステムを構築可能です。
AC電源、ACコンセントを確保できない天井や梁などの環境で、ネットワーク機器を設置する場合に便利です。
本装置はPoEエクステンダー機能を有しており、LANケーブルを本装置に中継接続する事により最大200m（100m+100m）まで延長できます。
本装置の外部電源出力をスイッチングハブ*に接続してLANケーブルを中継接続することにより拠点間を最大200mまで延長できます。
（*スイッチングハブの動作電力を十分検討の上、使用してください）

特長

・PoE給電機器に対応したLANポートを１ポート装備します。
・ネットワークカメラ等のPoE受電機器に対応したLANポートを１ポート装備します。
・LANケーブルを通じてPoE非対応のネットワーク機器等にDC電源にて電力を供給します。
・接続PoE機器とPoE非対応のネットワーク機器等に合計最大60Wの電力を供給します。
・Windowsアプリにより、ＯＦＦ／ＯＮの接点出力が可能です。 ※取扱説明書（一般用）
　＊注意、説明書はハード、ソフト分離しています
・Windowsアプリにより、設定間隔、設定回数、設定日時での接点出力のON/OFFが可能です。
　※取扱説明書（自動化用）
　＊注意、説明書はハード、ソフト分離しています

型番：PoE-ZRS60ATG-W+
　　　給電ポート：ＲＪ４５（１０ＢＡＳＥ－Ｔ／１００ＢＡＳＥ－ＴＸ）給電アダプタへの接続専用
　　　　　　　　　＊IEEE802.11at規格６０W以上の電力供給が必要。ＵＰｏＥ対応の給電装置が必要です。
　　　カメラポート：ＲＪ４５（１０ＢＡＳＥ－Ｔ／１００ＢＡＳＥ－ＴＸ）PoE受電機器への接続専用
　　　　　　　　　　＊IEEE802.11af/at規格に準拠。
　　　伝送速度：１０／１００Ｍｂｐｓ全／半二重（接続するネットワーク機器に依存する）
　　　適合ケーブル：ＬＡＮケーブル（４対８芯ＬＡＮケーブル）ＵＴＰ／ＳＴＰ　カテゴリ５ｅ／６以上
　　　　　　　　　　＊AWG24以下のケーブル抵抗値が100mあたり、10オーム以下のケーブルを使用する事。
　　　接点ON/OFF機能：非PoE機器の電源ON/OFF
　　　スケジューリング機能：非PoE機器の電源の設定日時、設定間隔、設定回数管理によるON/OFFの自動化
　　　オートネゴシエーション機能：接続するネットワーク機器に依存する。

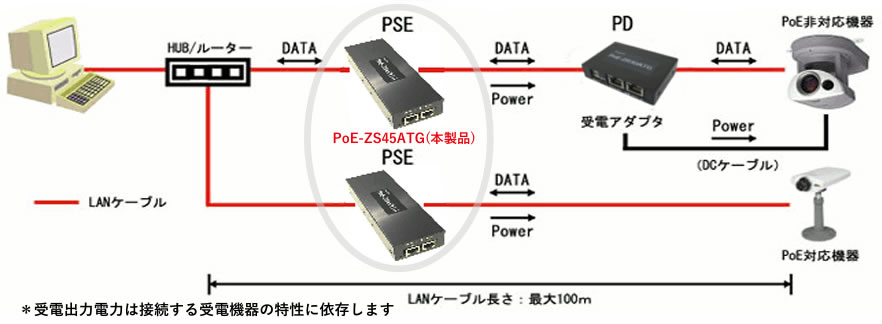

PoE給電アダプタ(1ポート)

IEEE802.afおよびIEEE802.3at規格に準拠し、ギガビットに対応したPoE(Power Over Ethernet)給電アダプタ(PoEインジェクター)です。
PoE対応のネットワーク機器に電力を供給することができます。また、PoE受電アダプタと共に用いることで、PoE非対応のネットワーク機器にも電力を供給することができます。 電源を確保するのが困難な場所でも、ネットワーク機器を設置できます。
PoE＋（PoE　Plus)　IEEE802.3at規格に対応、最大45Ｗ給電。余裕の電力により高信頼、高温環境に最適です。

特長

・LANケーブルを介して、PoE対応ネットワーク機器(ネットワークカメラ等)に最大45Wの電力を供給します。
・ネットワーク機器の電源工事が不要となり、工事費の削減ができます。（コストの削減が可能）
・PoE対応カメラ等が既設ハブまたはスイッチングハブ、ルータで利用可能となり、機器購入費の削減ができます。
・PoE非対応ネットワーク機器でも、PoE受電装置と共に用いることでPoE対応ネットワーク機器と同様に電力を供給できます。
・対応ネットワーク機器からスイッチングハブまたはルータ間で使用するLANケーブルの長さの合計は最長100mです。
・ギガビットに対応した高速通信が可能です。

型番：PoE-ZS45ATG
　　　PoEポート：RJ45（PoE対応ネットワーク機器または受電アダプタとの接続）
　　　DATAポート：RJ45（10BASE-T/100BASE-TX/1000BASE-T　HUB/ルーターとの接続）
　　　伝送速度：10／100／1000Ｍｂｐｓ全／半二重（接続するネットワーク機器に依存する）
　　　適合ケーブル：LANケーブル　（4対8芯LANケーブル）UTP/STP　カテゴリ5e/6以上
　　　オートネゴシエーション機能：接続するネットワーク機器に依存する

オプション

型番
PA40696-04PoE-ZR30ATG及びPoE-ZS45ATG用取付け金具（固定設置用）
PA40701DINレールアダプタ
PA40698-02DCケーブル 5V
PA40699-02DCケーブル 9V
PA40700-02DCケーブル 12V-13V
お問い合わせ
仕様
PoE-ZR30ATG
型式(型名)PoE-ZR30ATG
出力電圧DC13/12/9/5V
出力電圧(IEEE802.3af)15.4 W：DC13/12/9/5V
出力電圧(IEEE802.3at)25.4 W：DC13/12/9V、15.4 W：DC5 V
入力電圧DC32 ～ 63 V
LANポートRJ45 DATA IN(給電)、DATA OUT(各1ポート)
適合給電アダプタPoE-ZSシリーズ、IEEE802.3af/at規格適合品(at：40 W給電)
適合LANケーブルカテゴリ5e/6以上　4対8芯ストレ－トUTP/STPケーブル
適合規格PoE側規格：IEEE802.3af/at、
LAN側規格：IEEE802.3(10BASET)、IEEE802.3u(100BASE-TX)、IEEE802.3ab(1000BASE-T)、RoHS適合
伝送距離最長100 m(スイッチングHUB／ルータから接続機器までのLANケーブルの長さ)
保護回路過電圧・過電流保護回路
使用温度範囲-10℃ ～ +50℃
使用湿度範囲20%RH ～ 80%RH(結露なきこと)
保管温度範囲-20℃ ～ +60℃
保管湿度範囲20%RH ～ 80%RH(結露なきこと)
外形寸法(幅×奥行×高さ)78(W) × 54(D) × 21(H)(mm) ※突起除く
重量153 g(本体のみ)
付属品取扱説明書、ゴム足
オプションＤＣケーブル、取付アングル、ＤＩＮレールアダプタ
PoE-ZRS60ATG/b
型式PoE-ZRS60ATG/b
出力電圧DC13/12/9V
出力電力(IEEE802.3af)15.4W：DC13/12/9V
*給電機器（PoEハブ、PoEインジェクタ）の給電電力に依存します。
出力電力(IEEE802.3at)25.4W：DC13/12/9V
*給電機器（PoEハブ、PoEインジェクタ）の給電電力に依存します。
入力電圧DC32 V ～ 58 V
LANポートRJ45 DATA IN(給電入力)、DATA OUT (カメラ) PoE出力(最大72 W給電)
適合給電アダプタIEEE802.3af/at/bt規格適合、UPoE、PoE＋＋
適合LANケーブルカテゴリ5e/6以上 4対ストレートUTP/STPケーブル
適合規格 PoE規格IEEE802.3af/at/bt
LAN規格IEEE802.3(10BASE-T)、IEEE802.3u(100BASE-TX)、IEEE802.3ab(1000BASE-T)
伝送距離最長100 m(HUB/ルーターから接続機器までのLANケーブルの長さ)
保護器回路過電圧・過電流保護回路
使用温度範囲-10℃ ～ +50℃
使用湿度範囲20%RH ～ 80%RH(結露なきこと)
保管温度範囲-20℃ ～ +60℃
保管湿度範囲20%RH ～ 80%RH(結露なきこと)
外形寸法(幅×奥行き×高さ)突起を除く78(W) × 54(D) × 21(H) mm　98(W) × 54(D) × 25(H) mm(取付けアングルを含む)
78(W) × 75(D) × 21(H) mm(DINレールアダプタを含む)
重量153 g
オプション取付アングル、DINレールアダプタ
カラーブラック
付属品ゴム足、取扱説明書
PoE-ZRS60ATG-W＋
型式(型名)PoE－ZRS60ATG-W+
LANポートRJ45 PoE、DATA(各1ポート)
外部出力電圧DC12 V
外部出力電力　＊152 W　1分間(52 W／0 W)10％間欠動作、25 W 100%連続動作(IEEE802.3at規格,UPoE対応の給電装置(60 W以上)接続時)
カメラ側給電給電方式：ミッドスパン給電　方式B、UPoE給電
供給電圧：DC48 V ～ DC58 V(接続給電機器による)
出力電力：最大58 W／IEEE802.3af/at(Class0～3)、(IEEE802.3at規格、UPoE対応の給電装置(60 W以上)を接続時)
適合LANケーブルカテゴリ5e/6以上　4対8芯ストレ－トUTP/STPケーブル　AWG24以下
適合規格PoE側規格：IEEE802.3af/at、
LAN側規格：IEEE802.3(10BASET)、IEEE802.3u(100BASE-TX)、uPoE
伝送距離本装置の前後、最長100 m(給電・受電アダプタの前後に接続されるケーブル含む)
接点出力2ポート、半導体リレー、最大DC48 V／AC24 V、0.4 A（絶縁出力）
保護回路過電圧・過電流保護回路
適合給電アダプタIEEE802.3at規格、UPoE対応(60 W以上)の給電装置
外形寸法(幅×奥行×高さ)78(W) × 74(D) × 21(H)(mm) ※突起除く
重量206 ｇ　暫定
接点コントロールソフト　＊2対応OS：Windows7、8、8.1、Windows10
＊１　外部出力電力とカメラ側給電の合計電力は60W以内です。
＊２　本機スプリッタと本コントロールソフトをインストールしたパソコンのIPアドレスは同一セグメントである事。
PoE-ZS45ATG
型式(型名)PoE－ZS45ATG
出力電圧DC57V
出力電力(IEEE802.3af/at) Class 0-445W：受電機器での最大出力電力は受電機器の特性による
入力電圧AC100～240V 50/60Hz 1.2A
LANポートRJ45 PoE, DATA(各1ポート)
適合受電アダプタPoE-ZRシリーズ,IEEE802.3af/at規格適合品
適合LANケーブルカテゴリ5e/6以上　4対8芯ストレ－トUTP/STPケーブル
適合規格PoE側規格：IEEE802.3af/at、PoE Plus
LAN側規格：IEEE802.3(10BASET)、IEEE802.3u(100BASE-TX)、IEEE802.3ab(1000BASE-T)、PoE+、RoHS適合
伝送距離最長100m(スイッチングHUB／ルータから接続機器までのLANケーブルの長さ)
保護回路過電圧・過電流保護回路
使用温度範囲-10℃～+50℃
使用湿度範囲20%RH～80%RH(結露なきこと)
保管温度範囲-20℃～+60℃
保管湿度範囲20%RH～80%RH(結露なきこと)
外形寸法(幅×奥行×高さ)59.5(W)×150(D)×36.5(H)(mm) ※突起除く
重量486g(本体のみ)
付属品ACケーブル、取扱説明書、ゴム足
オプションＤＣケーブル、取付アングル、ＤＩＮレールアダプタ
