１つのソフトで点群編集からモデリング・差分解析までが可能
- カテゴリ
- 3Dマッピング
- 業界
- 公共 測量 環境保全 製造 防災
- メーカー
- NuBas
点群処理ソフトとしての特長
多くの点群処理ソフトはそれぞれに特化した機能をもっています。
NuBasの代表的機能は差分分析で、差分分析は主に構造物など”モノ”の変化を数値化することです。
さらにNuBasはお客様独自の仕様となる機能追加が可能です。

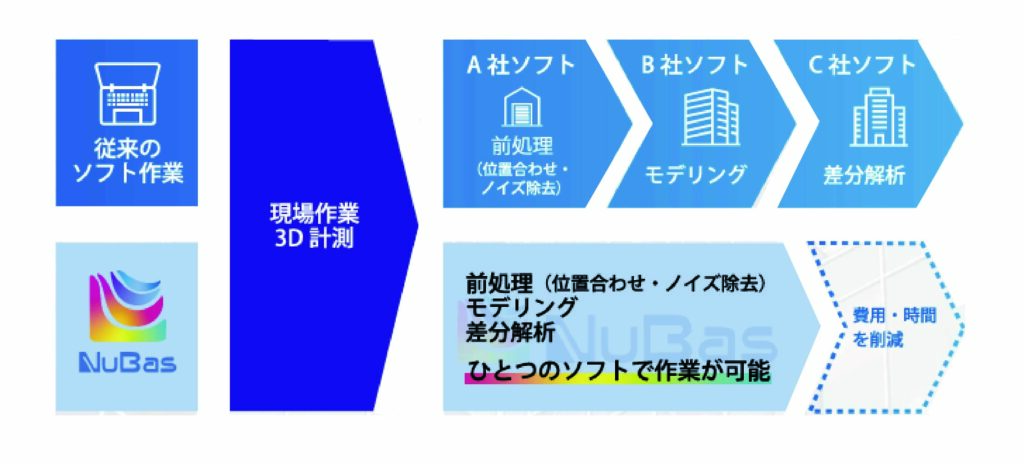

ソフト導入費用・作業時間を削減
測量機能も充実
既知基準点3点以上による座標系変換が可能です。

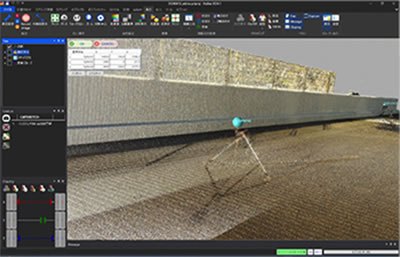

スフィアを使用した既知点座標系に変換
モデリングが簡単
半自動機能で簡単にScan to BIMが可能です。

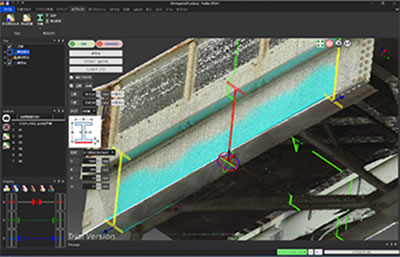

２回の操作で簡単にモデリング
3D形状も差分解析が可能
差分解析は、工業系のアルゴリズムを採用しているから3D形状も差分解析が可能です。

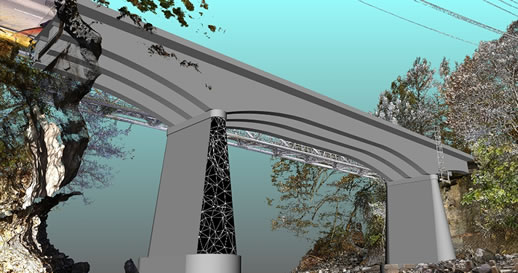

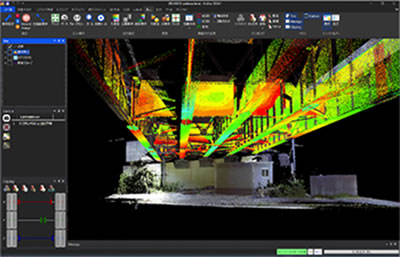

モデリングした橋梁と点群データを重ねて、一気に差分解析
差分解析
結果から面積や体積を求めることが可能です。

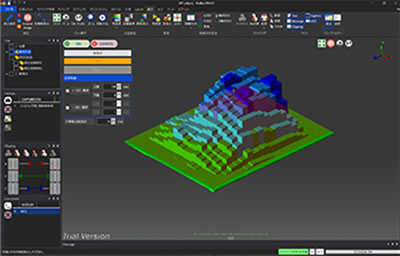

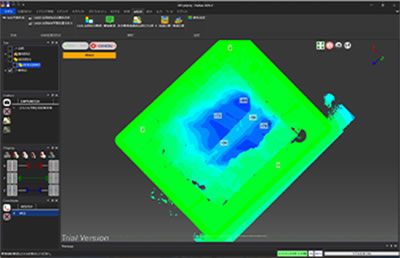

体積や容積のボリューム計算
結果を点群データとしてエクスポート可能です。
作成したデータを他の点群ソフトで編集
カラーマップ作成後に画面クリックで数値確認が可能です。

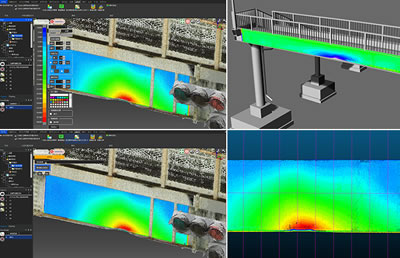

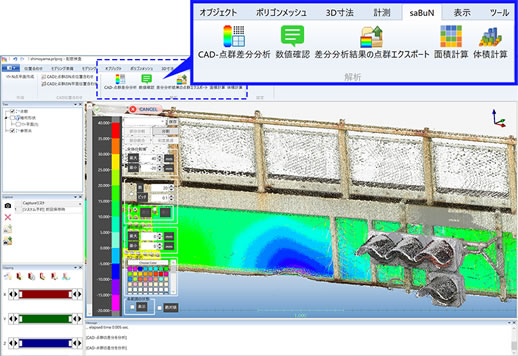

カラースケールを任意で設定、差分結果の数値を確認

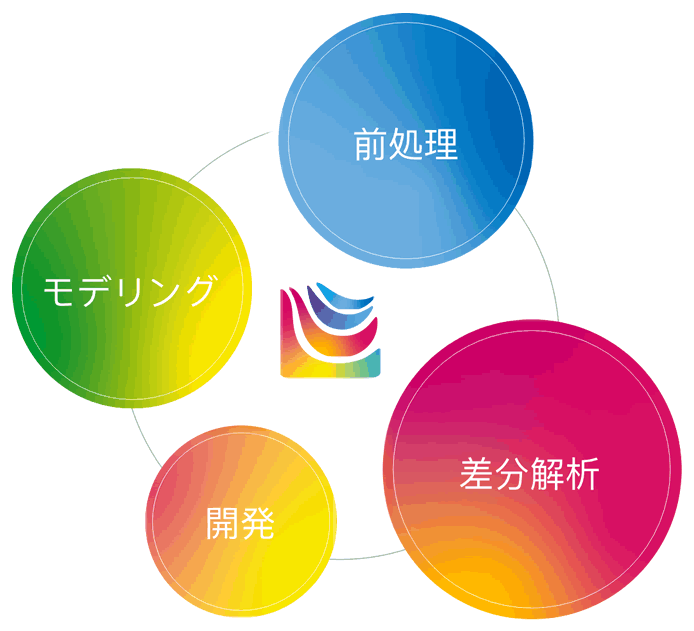

NuBasでできること
NuBasはインフラメンテナンス事業を行なっている技術者の声から生まれた点群処理ソフトです。
NuBasひとつで様々な点群処理を行えます。
計測点群データの読み込み：汎用性の高いファイル形式に対応
点群処理：点群合成や座標系変換、ノイズ除去など簡単な前処理作業が可能
モデリング：点群データから詳細で高品質なモデルデータの作成
解析処理：NuBasの名前の由来となった差分解析
開発：お客様ごとのニーズに合わせた機能拡張開発
NuBasの3Dソリューション
操作性：
初心者にもわかりやすいUI
NuBasは差分解析までに必要な作業フローに沿って、本当に必要な機能を厳選しました。その結果、直感的にわかるUIとシンプルな操作性を実現しました。
また、一つのソフトで点群処理・モデリング・差分解析が行えるので、他のソフトを購入する必要も、使用方法を覚える必要もありません。
初心者でも短期間で専門的な処理を行うことができます。
解析機能：
差分解析で変化を可視化

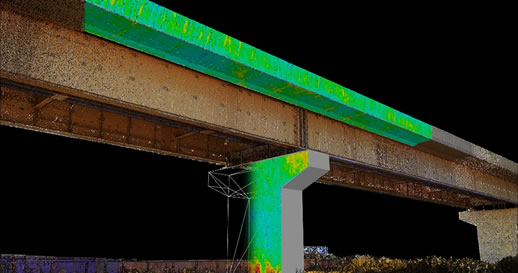

NuBasによる差分解析は、構造物などモノの「変化」を数値情報からカラーマップ化します。カラーマップを作成することにより、差分が可視化されます。
求めた差分値をasciiデータで出力が可能です。
点群処理：
簡単に高速モデリング
従来のモデリング手法は、点群の基準とする面に断面のスケッチをしモデリングを作成していました。NuBasではモデル化したい点群をタッチすることでサーフェスデータやメッシュデータを作成することができます。
点群の位置合わせ機能：
BIM/CIMに対応した測地座標変換
NuBasには様々な位置合わせ機能があります。
従来では、所定の移動量や回転量を自分で計算し、各ソフトの移動機能や回転機能を操作をする必要がありましたが、少ない手数で正確な位置合わせが可能になります。

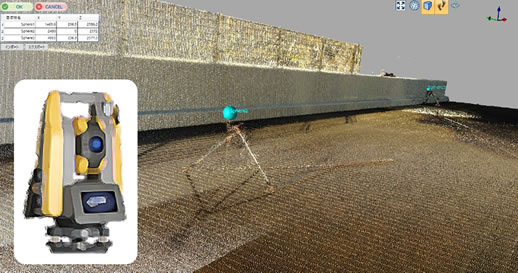

技術者がこだわった測地座標変換で、基準球スフィアなどの中心座標を測地座標に簡単に置き換えます。
お客様のアイデアを機能と言う形に具現化していきます
お客様のニーズをもとに、今「ない」機能の開発も対応可能です。
共同開発や共同研究も柔軟に対応します。
お客様ごとのカスタマイズも対応できますので、ご希望の際は個別にご相談させていただきます。
| 推奨動作環境 | |
| 対応OS | Windows 10Pro(64bit) |
| CPU | Intel Core i7以上 |
| メモリ | 16GB以上 |
| グラフィックボード | Open GL サポートのグラフィックボード(推奨) |
| 入出力データ拡張子 | ||
| inport | export | |
| 点群 | .asc .xyz .las .e57 | .asc .xyz .e57 .pcs |
| 形状 | .lgs .dxf .stp/.step .stl .ply .prlftr | .lgs .dxf .stp/.step .stl .obj .prlftr |
