産業用10/100/1000BASE-TXと1000BASE-SXファイバーの高性能メディアコンバータ
EL8100 シリーズ
- カテゴリ
- ネットワーク製品
- 業界
- 交通 公共 製造
- メーカー
- EtherWAN Systems
本製品は2025年12月末迄の期間限定でプロモーション価格キャンペーンをおこなっておりますので、キャンペーン価格等について、お気軽にお問い合わせください。
特長
EL8100シリーズは、10/100/1000BASE-TXと1000BASE-SX/LX/BXファイバー間のメディア変換機能を提供します。過酷な環境で使用されるミッションクリティカルなアプリケーションのために設計されたEL8100は、高い耐衝撃性と耐振動性、電気ノイズ耐性、-40〜75°C（-40〜167°F）の広い動作温度範囲、及びアルミニウムハウジングを備えています。EL8100は、2つの電源入力、リンクダウンアラーム、リンクフォールトパススルー、及び幅広いファイバー接続オプションを備えており、接続性が重要視される環境に最適なメディアコンバータです。
フルギガビット帯域幅とジャンボフレーム
10/100/1000BASE-TX及び1000BASE-SX/LX/BXイーサネット伝送変換
1000Mbps全二重及びフルワイヤースピード転送レート
最大10Kバイトのジャンボフレームによるスループットと伝送効率の向上
ポート異常アラーム
電源異常やリンクがダウンした時にユーザーに通知するためにDIPスイッチによって構成されたリレーアラーム
産業用グレード
動作温度-40～75℃に対応
端子台コネクタの冗長電源入力
DINレールマウント対応
リンクフォールトパススルー（LFPT）
メディアコンバータに接続されているリンクの常時監視を実現
銅線またはファイバーリンクに異常が発生した場合、メディアコンバータはリンク
全体に異常状態を伝え、ファイバーリンクと反対側の銅線リンクを無効にします。
型番
| EL8100-X1E | 10/100/1000BASE-TXから1000BASE-SX/LX/BXへのハードンメディアコンバータ |

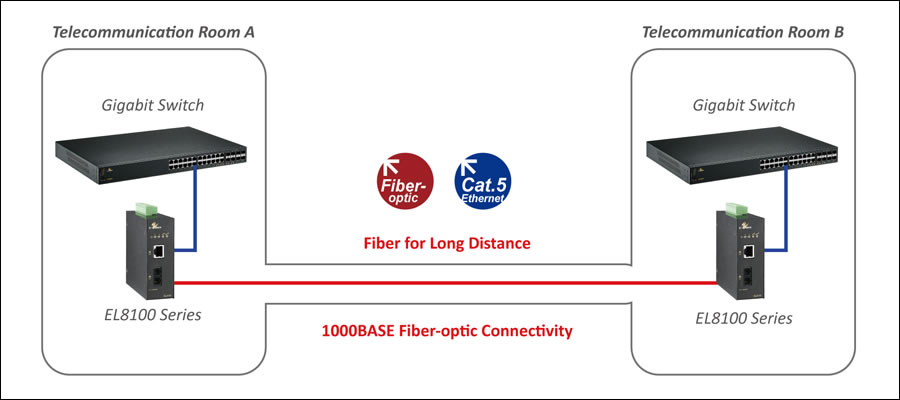

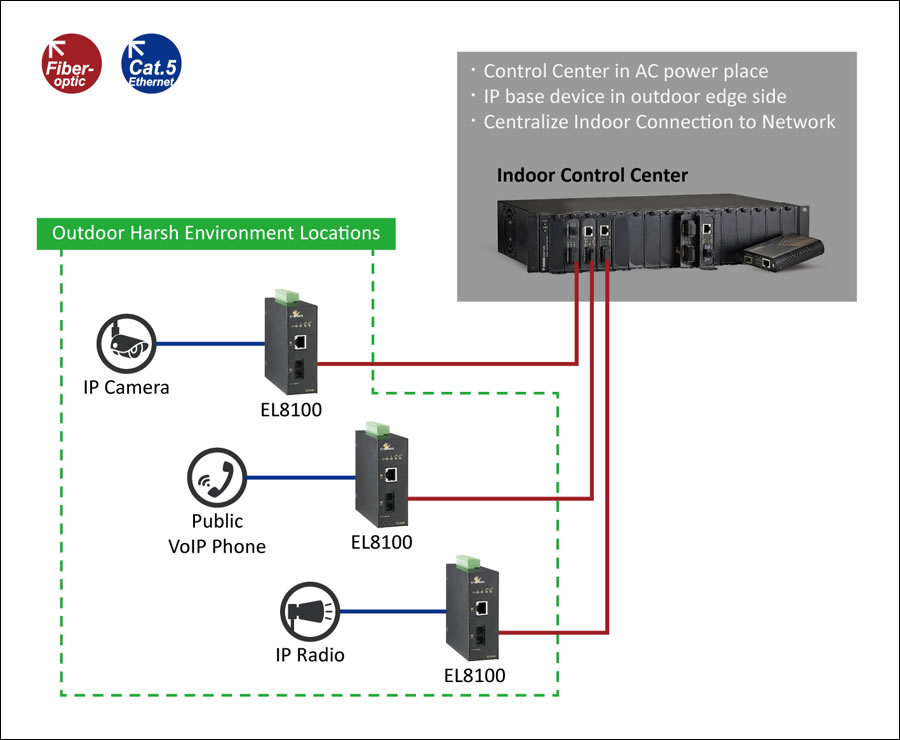

応用例
仕様
| 技術 | |
| 標準 | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-X |
| 転送およびフィルタリングレート | 10Mbpsの場合：14,880pps 100Mbpsの場合：148,810pps 1000Mbpsの場合：1,488,100pps |
| 処理タイプ | 自動交渉 自動MDI/MDIX |
| 電力 | |
| 入力 | 12-48VDC |
| 消費電力 | 1.44W 最大、12 ～ 48VDC、0.12 ～ 0.03A |
| 保護 | 過負荷電流保護 逆接続保護 |
| 機械的 | |
| ケース | アルミケース IP30 |
| 寸法 | 35.8 x 90 x 100mm（幅 x 奥行き x 高さ） |
| 重量 | 0.23kg |
| インストール | DINレール |
| 環境 | |
| 動作温度 | -40 ～ 75°C |
| 保管温度 | -40 ～ 85°C |
| 周囲相対湿度 | 5% ～ 95%（結露なし） |
| インターフェース | |
| Ethernetポート | 10/100/1000BASE-TX：1ポート |
| LEDインジケーター | ユニットごと：電源1、電源2、故障、LFPT ポートごと：リンク/アクティビティ |
| DIPスイッチ | No.1：LFPTオン/オフ No.2：銅ポートのアラームオン/オフ No.3：光ファイバーポートのアラームオン/オフ No.4：光ファイバーポートの自動ネゴシエーションオン/オフ |
| アラーム接点 | リレー接点定格：0.6A/30VDC |
| 規制承認 | |
| ISO | ISO 9001認証を受けた施設で製造 |
| 安全 | UL 61010 |
| 産業コンプライアンス | EN 50121-4 |
| EMI | FCC パート 15B クラス A VCCI クラス A EN 55032 EN 61000-3-2 EN 61000-3-3 EN 61000-6-3 |
| EMS | EN 61000-6-2（EN 61000-6-2） EN 61000-4-2（ESD基準） EN 61000-4-3（放射型FRI基準） EN 61000-4-4（バースト基準） EN 61000-4-5（サージ基準） EN 61000-4-6（誘導型RFI基準） EN 61000-4-8（磁界基準） |

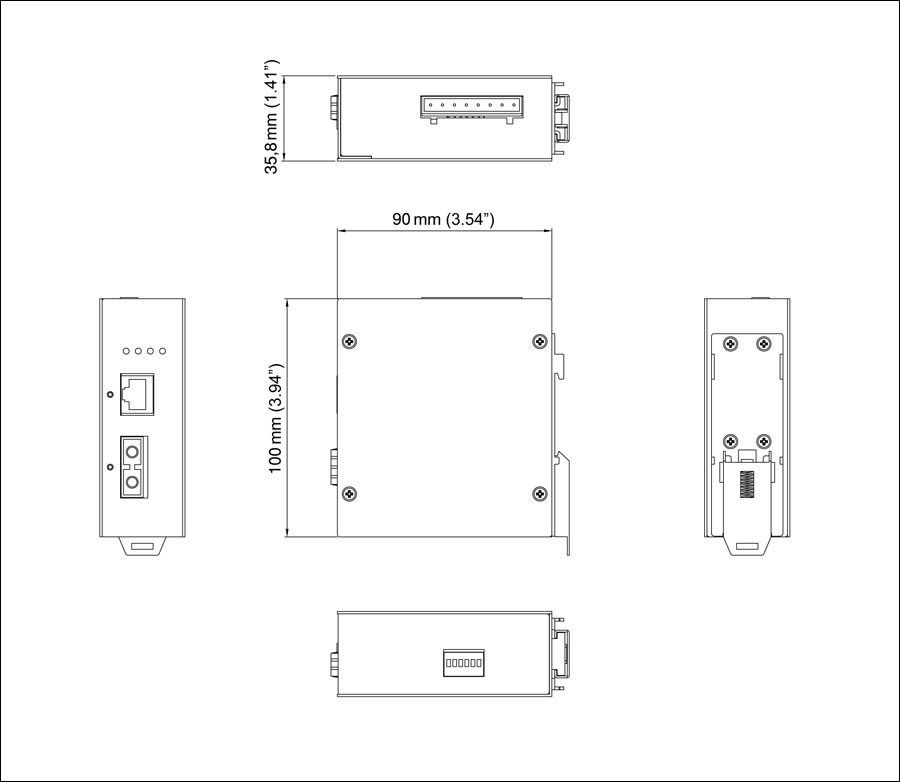

寸法図
